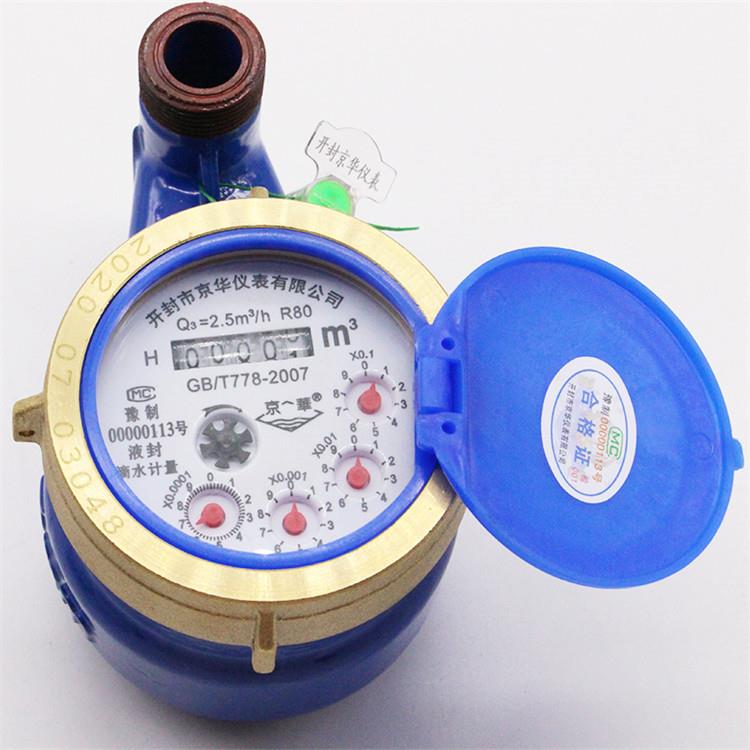

立式水表：
立式水表大口徑
立式水表小口徑
產品概述
本系列水表是用于測量流經自來水管道水的體積總量的儀表。
☆ 量程大，精度高。
☆ 性能穩定。
☆ 采用優質耐蝕材料，使用壽命長。
☆ 傳動性能穩定可靠。
☆ 壓力損失小。
☆ 讀數直觀。
工作條件:
☆ 水壓：不大于1.0MPa(10bar)
☆ 水溫：T30/T90
示值誤差:
從分界流量(包括分界流量)到過載流量為±2%；
從最小流量到分界流量(不包括分界流量)為±5%.
※根據訂貨要求，可提供該型的冷、熱和銅殼表。
流量參數:
|
型 號 |
公 稱 |
計 量 Q3/Q1 |
過載流量 |
常用流量 |
分界流量 |
最小流量 |
最小讀數 Min |
最大讀數 Max |
|
m3/h L/h |
m3 |
|||||||
|
|
15 |
63 |
3.125 |
2.5 |
63.5 |
39.7 |
0.00005 |
99999 |
|
80 |
50 |
31.25 |
||||||
|
100 |
40 |
25 |
||||||
|
125 |
32 |
20 |
||||||
|
160 |
25 |
15.625 |
||||||
|
|
20 |
63 |
5 |
4 |
101.6 |
66.5 |
||
|
80 |
80 |
50 |
||||||
|
100 |
64 |
40 |
||||||
|
125 |
51.2 |
32 |
||||||
|
160 |
40 |
25 |
||||||
|
|
25 |
63 |
7.875 |
6.3 |
100 |
100 |
||
|
80 |
126 |
78.75 |
||||||
|
100 |
100.8 |
63 |
||||||
|
125 |
80.6 |
50.4 |
||||||
|
160 |
63 |
39.375 |
||||||
|
|
32 |
63 |
7.875 |
6.3 |
100 |
100 |
||
|
80 |
126 |
78.75 |
||||||
|
100 |
100.8 |
63 |
||||||
|
125 |
80.6 |
50.4 |
||||||
|
160 |
63 |
39.375 |
||||||
|
80 |
500 |
312.5 |
||||||
|
100 |
400 |
250 |
||||||
|
125 |
320 |
200 |
||||||
|
160 |
250 |
156.25 |
||||||
壓力損失
在過載流量時，最大允許的壓力損失為0.1MPa。
最大允許誤差
a. 在從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%。
b. 在從包括分界流量在內到包括過載流量的高區中的最大允許誤差為±2%。
外形尺寸：
公稱口徑
長L
寬B
高H
連接螺紋
重量
DN(mm)
MM
D
KG
15
141
95
105
G3/4B
1.25
20
149
95
105
G1B
1.35
25
162
100
110
G11/4B
1.85
32
166
100
110
G11/2B
2.05
外形尺寸及重量?jì)H供參考，以實物為準，水表長度可根據客戶需求定制
